国家标准GB/T 17743-2021发布,2022年7月正式实施!

分类:新闻资讯 发布时间:2022-11-25 阅读:0

2021年12月31日,国家市场监督管理总局国家标准管理委员会发布了2021年第17号中国国家标准公告。本次公告中包含GB/T 17743-2021《电气照明和类似设备的无线电骚扰特性的限值和测量方法》推荐性国家标准,该标准将于2022年7月1日正式实施。



国家标准GBT 17743-2021发布



GB/T 17743-2021等同采用IEC国际标准CISPR 15:2018, 是电气照明和类似设备在发射骚扰方面的重要检测依据。



适用范围

1.照明设备(3.3.16);

2.主要功能之一是照明的多功能设备中的照明部分;

注1:实例有可见光通信、娱乐照明的照明设备。

用于居住和非工业应用的紫外线和红外线辐射设备;

3.用于居住和非工业应用的紫外线和红外线辐射设备;

4.公告标识

注2:实例有霓虹灯式的广告招牌。

5.装饰照明

6.应急标志。



主要技术变化

1、范围一章删除了对器具使用电源和电池运行的限制条件(见第1章,2017年版的第1章);
2、在300 MHz至1 GHz频率范围内,引入辐射骚扰限值(见第4章,2017年版的4.4.2);
3、修改了负载端子限值与CDNE( 辐射发射的替代法)限值表述(见第4章,2017年版的4.3.2);
4、删除插入损耗要求及其在附录A中的相关内容(见2017版的4.2,第5章,第7章,附录A)
5、引入三个基本端口:外壳端口、本地有线端口与有线网络端口(见3.4.6、3.4.10,3.4.14,第4章,第5章,附录D)
6、通过适当参考CISPR 16系列标准,以CISPR 16系列标准的相关测试方法替换了附录B(CDNE)的测试方法(见9.3.4.4,见2017年版的附录B);
7、修改了锥形外壳金属孔的要求(见图A.2,2017年版的图7);
8、新增了GU10自镇流灯传导骚扰测量的新方法(见附录A.1);
9、增加电流探头测量方法和各种端口的限值(除电压限值和测量方法外)(见第4章);
10、引入术语“模块”(替代独立附件)和使用主机(参考)系统模块的测量要求(见6.4);
11、修改了EUT稳定时间的规范(见7.8,2017版的6.5.3);

对于大型EUT(>1.6 m),增加使用距离为3 m的60 cm环形天线磁场测量方法(CISPR 14-1的方法),作为3 m和4 m环形天线系统(LLAS)的替代方案(见4.5.2)。



部分重点内容列举

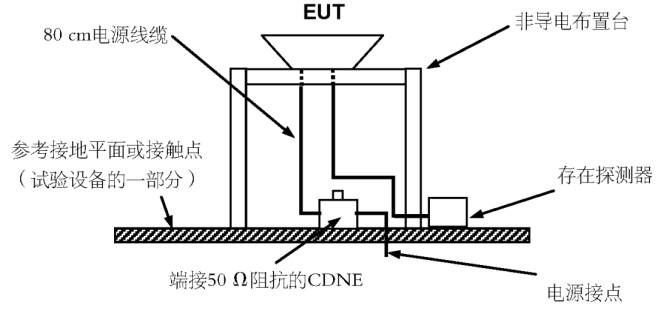

1、独立的调光装置、变压器或转换器的测量电路布置图(增加电流探头法)

独立的调光装置、变压器或转换器的测量电路布置图



2、辐射骚扰测量(OATS, SAC或FAR)时,灯具布置举例

辐射骚扰测量

3、新增:测试频率范围扩展至1GHz, 辐射骚扰测量的独立方法(30MHz~300MHz) 使用的设备由CDN改为CDNE

4、新增:60cm环形天线磁场测量方法

5、增加EUT的物理接口流程判定

6、增加对EUT应用限值的确定流程
